4G/5G 物联网驱动石化产线巡检升级 —— 某炼油厂智能改造实践

        一、石化产线巡检升级的迫切性

        石化行业作为流程工业的核心领域，其产线（如常减压装置、催化裂化装置）具有高温（300℃+）、高压（10MPa+）、介质易燃易爆（如汽油、丙烯）等特点，巡检工作长期面临三大痛点：

1. 安全风险突出：人工巡检需进入受限空间（如反应釜区）、有毒介质泄漏区，2023 年行业数据显示，巡检相关安全事故占比达 28%，单次事故平均损失超 2000 万元；

2. 效率低下：某千万吨级炼油厂含 2000 + 检测点，人工巡检单日覆盖不足 30%，关键设备（如加热炉）的参数记录间隔长达 2 小时，故障发现滞后；

3. 数据碎片化：纸质记录、孤立系统导致数据难以追溯，某催化装置因历史数据缺失，无法分析结焦趋势，非计划停机 12 小时，损失超 500 万元。

        随着《危险化学品企业特殊作业安全管理规定》等法规收紧，传统 “人工巡检 + 有线监控” 模式已无法满足合规要求。4G/5G 物联网技术通过 “无线传输 + 智能感知” 重构巡检体系，成为石化产线安全高效运行的核心支撑。

        二、升级后巡检系统的技术架构

        基于 4G/5G 物联网的石化产线巡检系统采用 “端 - 网 - 云” 三层架构，实现全流程智能化：

        1. 感知层：多维风险监测网络

• 设备级监测：在泵、阀、换热器等关键设备安装振动传感器（采样频率 1kHz）、红外测温仪（-50℃~300℃）、超声波检漏仪（灵敏度 0.01mm/year），实时捕捉异常工况；

• 环境监测：部署有毒气体传感器（如硫化氢检测下限 0.1ppm）、火焰探测器、温湿度传感器，覆盖装置区、管廊、罐区等区域；

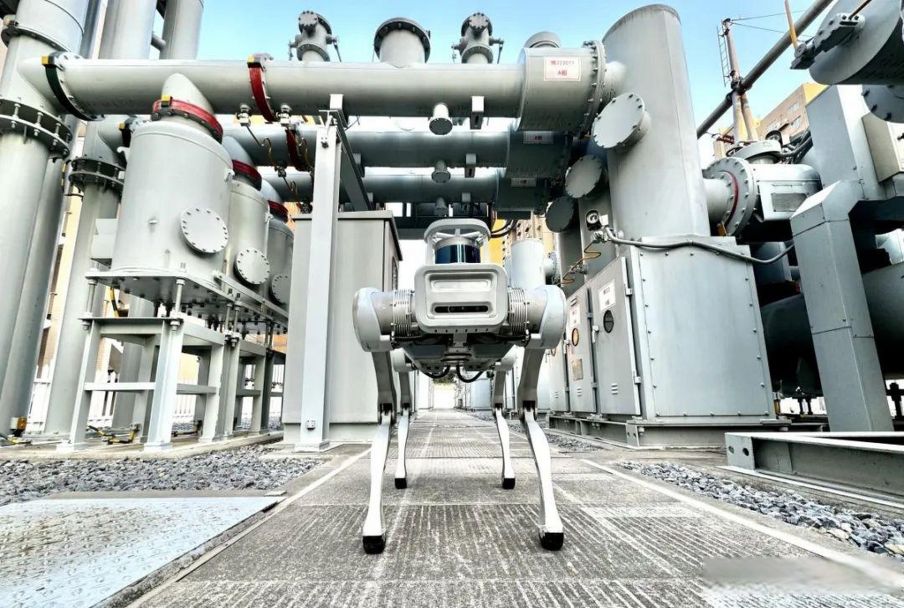

• 移动巡检终端：巡检机器人搭载高清摄像头（防爆等级 Ex dⅡCT6）、激光雷达，自主遍历产线，规避障碍物（定位精度 ±5cm）。

        2. 网络层：4G/5G 防爆通信方案

• 采用防爆型 4G/5G 工业路由器（防护等级 IP66，防爆标志 Ex dⅡCT4），支持 RS485、以太网接口，接入各类传感器与机器人控制系统；

• 物联网卡通过运营商专用 APN 通道传输数据，采用 AES-256 加密，符合《石油化工自动化仪表工程施工质量验收标准》安全要求；

• 支持 5G MEC 边缘节点部署，在装置区实现本地化数据处理（如泄漏预警），响应延迟≤50ms，避免云端传输延迟导致的风险放大。

        3. 应用层：智能巡检平台

• 实时监控模块：动态展示设备振动频谱、介质温度、气体浓度等参数，超标数据触发声光报警（响应时间＜10 秒）；

• 故障诊断系统：基于机器学习算法（如神经网络）分析设备振动特征，提前 72 小时预测轴承磨损、叶轮结垢等故障，准确率达 89%；

• 巡检调度模块：根据产线风险等级自动生成机器人巡检路线，紧急情况（如气体泄漏）下优先调度最近设备复核；

• 数据追溯中心：存储 3 年以上巡检数据，支持按装置、时间、参数类型检索，满足 API 580 风险评估数据需求。

•

        三、某炼油厂改造案例：技术应用与成效

        项目背景：某沿海炼油厂（年加工能力 1200 万吨）的常减压装置巡检系统存在三大问题：

• 人工巡检需穿越高温管廊，夏季环境温度达 45℃，中暑风险高；

• 换热器泄漏检测依赖每周一次的人工采样，曾因发现滞后导致介质损失超 100 吨；

• 数据记录分散在 5 个系统，分析耗时且易出错，非计划停机年均 3 次。

        物联网方案实施：2023 年采用4G/5G 物联网方案完成升级，关键措施包括：

1. 感知网络部署

• 在 28 台泵、16 台换热器安装振动与温度传感器；

• 装置区布设 40 个有毒气体检测点，覆盖所有潜在泄漏源；

• 投入 3 台防爆巡检机器人，负责管廊、塔区等高危区域巡检。

2. 通信系统优化 - FIFISIM物联提供

• 装置区部署 8 台防爆 4G/5G 路由器，支持边缘计算，本地判断气体浓度超标并触发机器人复核；

• 物联网卡采用 “流量池 + 定向访问” 模式，限制仅与云端平台通信，避免病毒入侵，单设备年均通信成本约 1200 元。

3. 智能巡检实施

• 平台每 15 分钟自动采集设备数据，异常参数实时推送至工程师手机；

• 机器人按预设路线巡检，高清摄像头识别阀门状态（开 / 关），准确率 98%；

• 建立设备健康档案，结合历史数据预测检修周期，如加热炉管结焦趋势分析使清焦周期延长 15 天。

        改造后成效：

• 安全提升：人工进入高危区域频次减少 80%，2023-2024 年度未发生巡检相关安全事故；

• 效率优化：设备参数采集间隔从 2 小时缩至 15 分钟，泄漏检测响应时间从 7 天缩至 10 分钟；

• 成本降低：非计划停机次数从 3 次 / 年降至 0.5 次 / 年，挽回损失超 1500 万元；

• 合规达标：通过应急管理部 “智能化改造专项验收”，成为区域示范项目。

        四、4G/5G 物联网方案的核心价值

1. 防爆可靠性：工业路由器通过 Ex dⅡCT4 防爆认证，在含有机溶剂蒸气的环境中连续运行 18 个月，故障率＜0.5%，远低于传统有线设备（故障率 12%）；

2. 低时延通信：5G 网络下，机器人控制指令响应时间＜20ms，确保紧急情况下的远程操控精度（如避开突然出现的施工区域）；

3. 抗干扰能力：采用跳频技术规避装置区强电磁干扰（如电机、变频器），数据传输成功率超 99.8%，解决传统无线通信 “断联” 问题；

4. 扩展兼容性：支持接入 DCS、MES 系统，实现巡检数据与生产数据联动分析，某案例通过该功能优化反应釜压力参数，能耗降低 3%。

        随着 “工业互联网 + 安全生产” 政策深化，4G/5G 物联网将成为石化产线巡检的标配技术，其价值不仅体现在安全与效率提升，更在于构建 “预测性维护” 体系，推动行业从 “被动应急” 向 “主动防控” 转型。
